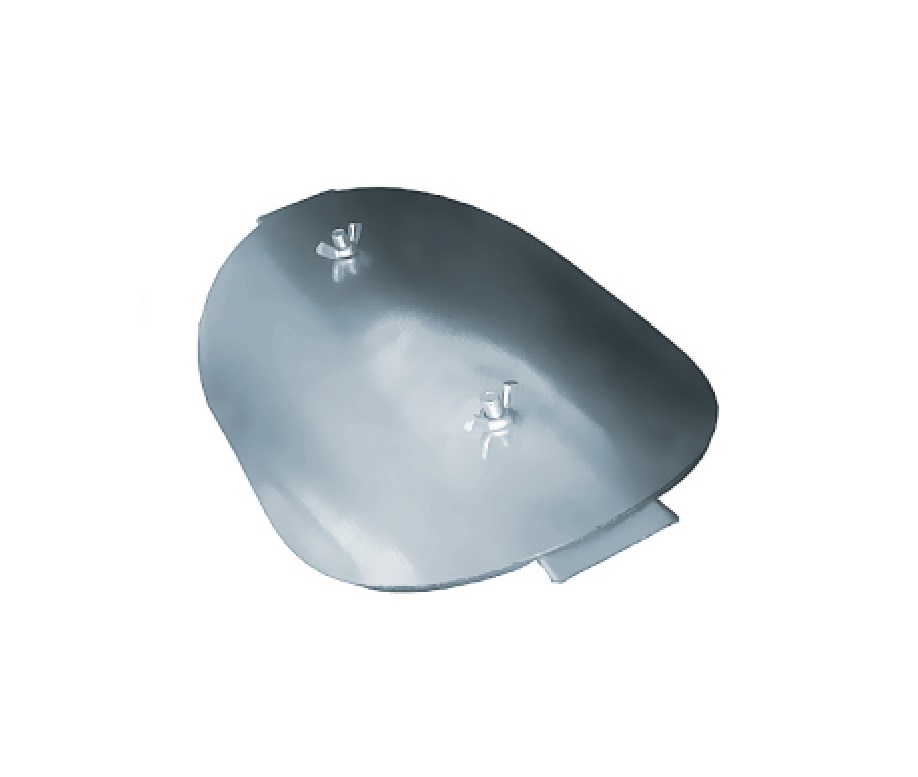

Инспекционный люк для круглого канала

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание производителя (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Инспекционный люк предназначен для проведения работ по инспекции, очистке, дезинфекции и санации систем вентиляции, а так же для осуществления технического обслуживания вентиляционного оборудования без демонтажа. Установка люков снижает трудоемкость работ по очистке вентиляции. Стандартный вентиляционный люк изготавливается из оцинкованной стали с полиэтиленовым уплотнителем.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Инспекционный люк для круглого канала — дверца, врезаемая в стенку круглого воздуховода для осмотра, очистки и обслуживания сети без разборки участка. Изготавливается из оцинкованной стали, стык дверцы и стенки уплотняется полиэтиленовым уплотнителем. Типоразмер подбирается сразу по двум величинам — размеру люка и диаметру воздуховода: в таблице каждому размеру отвечает свой диапазон диаметров, у B = 80 мм это каналы Ø100–160 мм.

Назначениеосмотр, очистка и обслуживание круглых воздуховодов без демонтажа

Тип каналакруглый

Материалоцинкованная сталь

Уплотнениеполиэтиленовый уплотнитель

Обозначениеразмер люка A × B / диаметр воздуховода, мм (пример 500 × 400 / 560)

Привязка к диаметрукаждый типоразмер закреплён за диапазоном диаметров: размер B = 80 мм — каналы Ø100–160 мм

Масса0,32 кг (180 × 80), 0,37 кг (200 × 100), 1,05 кг (300 × 200), 2,17 кг (400 × 300), 4,18 кг (500 × 400)

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цену считает менеджер по спецификации. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной.

Базовое · до 5 раб. днейОцинкованная сталь0,5–1,2 мм. Общеобменная вентиляция и кондиционирование, воздух до +80 °C.

Цена по запросу · до 5 раб. днейНержавеющая стальAISI 304, 316, 321, 430, 201 и другие марки (08Х18Н10, 12Х18Н10Т, 12Х17…). Пищевые и фармпроизводства, бассейны, влажные и агрессивные среды.

Цена по запросу · до 5 раб. днейЧёрная сталь, сварные1,2–3 мм, сплошной сварной шов. Дымоудаление, аспирация, горячий воздух; грунт или огнезащитное покрытие.

На выборТолщина и соединениеТолщина стали 0,5–1,2 мм по диаметру и давлению в системе. Соединение ниппельное, фланцевое или под резиновое уплотнение.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Подбор по диаметру каналаКаждому типоразмеру в таблице отвечает свой диапазон диаметров воздуховода. Люк выбирают под конкретный канал, а не только по размеру дверцы.

Уплотнитель по контуруПолиэтиленовый уплотнитель принимает на себя стык дверцы и стенки. Герметизация не собирается из подручных материалов на объекте.

Стыки канала не трогаютЧистка и осмотр идут через люк. Ниппельные и муфтовые соединения остаются собранными, изоляция — на месте.

Два поля в обозначенииВ марке 500 × 400 / 560 записаны и размер люка, и диаметр канала. В спецификации позиция читается без дополнительных пояснений.

Где применяется

магистрали и ответвления из круглых воздуховодов
участки за отводами и тройниками, где оседают пыль и жировые отложения
вытяжные системы, обслуживаемые по графику очистки
подход к заслонкам, регуляторам расхода и датчикам в круглом канале
трассы, где разборка соединений нежелательна: изоляция, подшивной потолок, плотная прокладка

Условное обозначение

Обозначение состоит из двух полей через дробь: 500 × 400 / 560 — люк размером 500 × 400 мм для воздуховода диаметром 560 мм. Первое поле задаёт размер люка, второе — диаметр канала, за которым типоразмер закреплён в таблице.

Как подобрать

указать в заказе обе величины — размер люка и диаметр воздуховода, они оба входят в обозначение
сверить диаметр канала с диапазоном из таблицы: у типоразмера B = 80 мм это Ø100–160 мм
размер дверцы выбирать по работе: визуальный контроль и щуп — меньше, ввод щётки или рукава — больше
на трассе из нескольких диаметров заказывать люки под каждый диаметр отдельно, универсального типоразмера нет

Монтаж и эксплуатация

размечать вырез по контуру люка, кромку зачищать от заусенцев: уплотнитель работает только на ровном крае
ставить люк на прямом участке, не на ниппельном и не на фальцевом соединении
ориентировать дверцу так, чтобы её ход не упирался в изоляцию, подвес или соседний канал
в изолированном воздуховоде оставлять в слое изоляции вырез по контуру, иначе крышка не открывается
после каждого обслуживания контролировать равномерность прижима: полиэтиленовый уплотнитель держит только при ровном прилегании

Важно знать

Диаметр не указан

Заказ по одному размеру люка, без диаметра канала, не определяет типоразмер: каждый размер в таблице закреплён за своим диапазоном диаметров.

Врезка в стык

Вырез, попавший на ниппельное или фальцевое соединение, ослабляет узел и оставляет уплотнитель без ровной опоры.

Изготовление под размер. Делаем детали по вашим размерам — из оцинкованной или нержавеющей стали, с нужным типом соединения и толщиной металла. Лист каталога с чертежом и таблицей — скачать (PDF). Пришлите спецификацию или эскиз — посчитаем.
