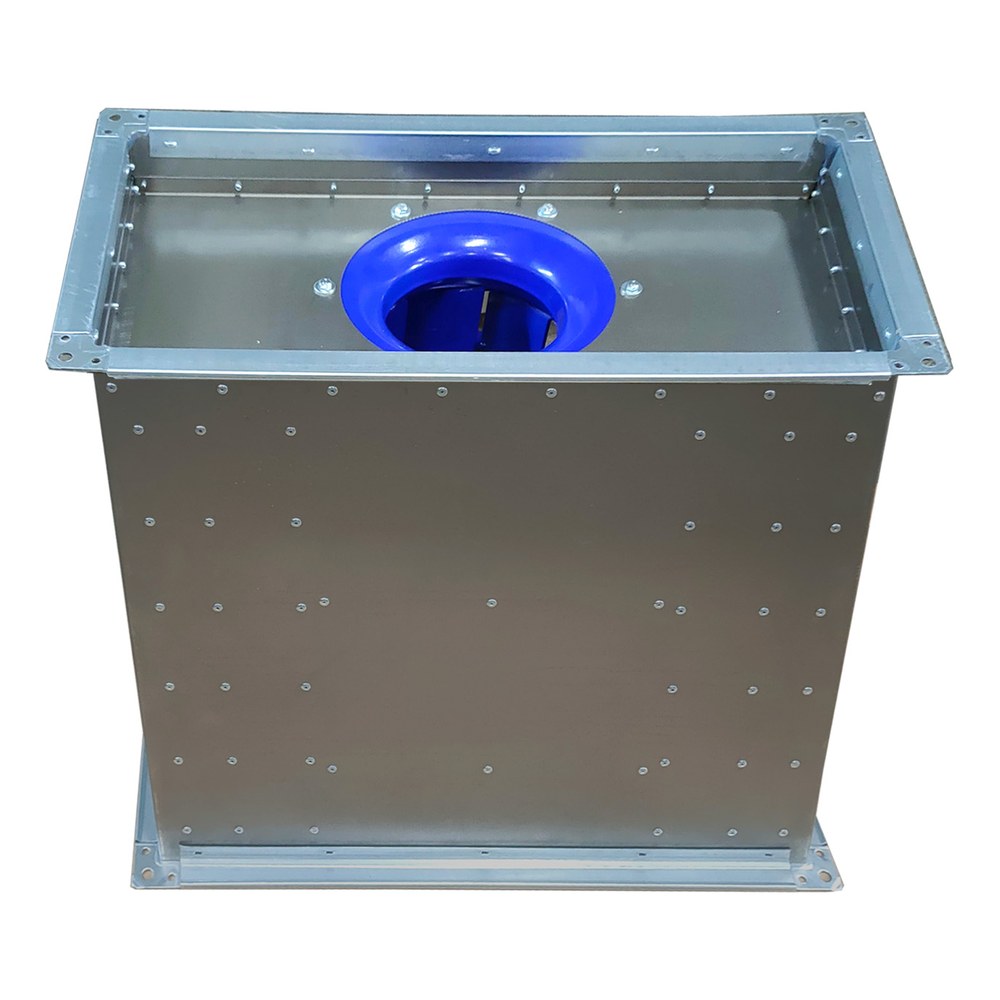

Вентилятор канальный прямоугольный Supervent RL-B-50-25-2D/22
Вентилятор канальный прямоугольный Supervent RL-B-50-25-2D/22: расход до 2 260 м³/ч, канал 500×250 мм, 3~380 В. Цена 51 990 ₽.
⚙️ Подбор и заказ
Описание
Вентилятор канальный прямоугольный Supervent RL-B-50-25-2D/22 — вентилятор для прямоугольных каналов 500×250 мм: расход до 2 260 м³/ч, питание 3~380 В. Трёхфазный двигатель под частотное управление, колесо с загнутыми назад лопатками расположено поперёк потока; на частотах выше 50 Гц производительность растёт.
Технические характеристики
| Расход воздуха при макс. скорости (при 50 Гц) | 2 260 (1 500) м³/ч |
| Электропитание | 220/380 В |
| Рабочий ток | 2,27/1,31 А |
| Мощность двигателя | 0,55 кВт |
| Номинальная частота вращения | 2790 об/мин |
| Максимальная частота вращения | 4000 об/мин |
| Максимальная частота питания | 72 Гц |
| Температура перемещаемого воздуха, макс. | 40 °C |
| Корпус | металлический |
| Регулирование скорости | частотный преобразователь |
| Производитель | Supervent |
| Артикул | RL-B-50-25-2D/22 |

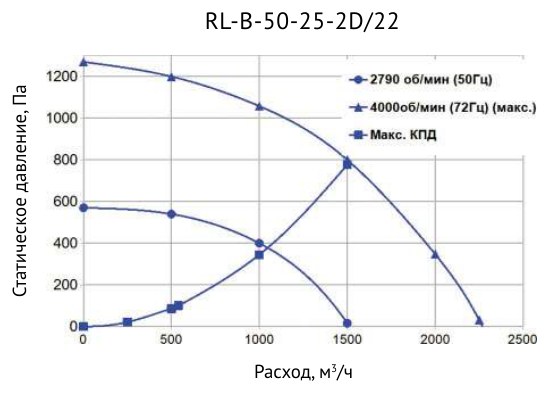

Графики и размеры
Размеры RL-B-50-25-2D/22, мм
| A | B | C | D | E | G | H | I | J |
|---|---|---|---|---|---|---|---|---|
| 500 | 250 | 528 | 278 | 555 | 312 | 558 | 11 | 31,7 |
Назначение
Вентиляторы RL-B предназначены для перемещения воздуха в системах приточно-вытяжной вентиляции с содержанием пыли и других твердых частиц не более 100 мг/куб. м. Не предназначены для перемещения воздуха, содержащего липкие вещества, волокнистые и абразивные материалы, а также взрывоопасные газовые смеси. Вентиляторы RL-B предназначены для монтажа в системах прямоугольных воздуховодов. Вентиляторы RL-B предназначены для монтажа внутри помещения и должны быть защищены от попадания влаги и конденсата. Наружный монтаж недопустим. Все нестандартные условия монтажа или перемещаемого воздуха должны быть согласованы с производителем или авторизованным дилером.
Вентилятор
Вентиляторы RL-B производятся в большом количестве типоразмеров в соответствии со стандартным размерным рядом прямоугольных воздуховодов. Вентиляторы RL-B снабжены асинхронными трехфазными двигателями и рабочим колесом с загнутыми назад лопатками. Электродвигатели имеют класс защиты IP55. Вентиляторы могут быть подключены напрямую к сети 3×400 В, 50 Гц при условии контроля встроенной термозащиты или наличия теплового реле.
Конструкция
Корпус вентилятора RL-B изготовлен из высококачественной оцинкованной стали. Рабочее колесо вентилятора изготовлено из окрашенной стали.
Рабочее колесо
Рабочее колесо имеет загнутые назад лопатки с оптимальным изгибом для максимальной производительности по расходу воздуха.
Как подобрать
- Типоразмер вентилятора соответствует сечению прямоугольного канала: 40-20 — это 400×200 мм
- Сначала считайте сопротивление сети, затем ищите рабочую точку на графике модели
- 4E — однофазные 230 В, 4D/6D — трёхфазные 400 В
- RL-B с частотным преобразователем даёт больше расхода на частотах выше 50 Гц — сверяйте с графиком «на макс. скорости»
- Для RL-B обязательно тепловое реле или мотор-автомат: двигатели без термоконтактов
Модельный ряд серии RL-B
| Модель | Расход, м³/ч | Мощность, Вт | Питание | Цена |
|---|---|---|---|---|
| RL-B-50-25-2D/22 | 2 260 | 550 | 3~380 В | 51 990 ₽ |
| RL-B-50-30-2D/22 | 2 320 | 550 | 3~380 В | 51 990 ₽ |
| RL-B-50-30-2D/25 | 2 750 | 750 | 3~380 В | 58 590 ₽ |
| RL-B-60-30-2D/25 | 3 050 | 750 | 3~380 В | 61 990 ₽ |
| RL-B-60-35-2D/28 | 3 980 | 1 100 | 3~380 В | 66 790 ₽ |
| RL-B-60-35-2D/31 | 5 100 | 1 500 | 3~380 В | 73 690 ₽ |
| RL-B-70-40-2D/31 | 6 200 | 2 200 | 3~380 В | 85 390 ₽ |
| RL-B-70-40-2D/35 | 7 750 | 3 000 | 3~380 В | 89 990 ₽ |
| RL-B-80-50-2D/35 | 8 000 | 3 000 | 3~380 В | 99 990 ₽ |
| RL-B-100-50-2D/40 | 10 600 | 4 000 | 3~380 В | 129 990 ₽ |
Важно знать
Двигатели RL-B не оснащены термоконтактами: нужен тепловой реле или мотор-автомат с уставкой по току; на преобразователе частоты настройте защиту от превышения тока.
С преобразователем частоты вентилятор выходит на более высокую производительность — смотрите график «на макс. скорости».
Подбор. Пришлите расход воздуха, сопротивление сети и условия монтажа — проверим рабочую точку по графику и предложим модель с автоматикой и аксессуарами. Доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
