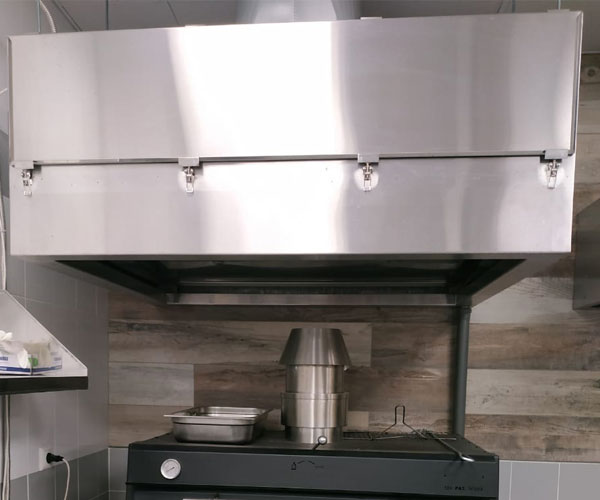

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВЗГ-8
Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8
Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8
Паспорт изделия (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Зонты ВЗГ-8 – островные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через гидрофильтр (водяная завеса), а затем через фильтры механической очистки (сетчатый, лабиринтный, с наполнителем). Водяная завеса гасит искры и снижает температуру потока, поэтому такой зонт применяют над мангалами, грилями и другими источниками открытого огня. Комплектуется насосом или подключается к устройству оборотного водоснабжения, размеры и производительность подбираются под вытяжной патрубок.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Зонты ВЗГ-8 – островные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через гидрофильтр (водяная завеса), а затем через фильтры механической очистки (сетчатый, лабиринтный, с наполнителем). Забор воздуха происходит по всему нижнему периметру зонта. Конструкция зонта обеспечивает высокую производительность вентсистемы. Удобная система обслуживания, очистки. Приближение водяной завесы к источнику открытого огня обеспечивает высокий уровень пожарной безопасности (гарантированное гашение искр, снижение температуры). Зонты предназначены для установки над мангалами и другими источниками открытого огня на предприятиях общественного питания. Конструкция зонтов позволяет выбрать необходимую конфигурацию, исходя из особенностей помещения, конструкции мангала и других факторов.

Внимание! Запрещается эксплуатация зонта без подачи воды и включения вытяжной вентиляции.
Внимание! Для обеспечения пожарной безопасности запрещается врезка зонтов ВЗГ-8 в общую вентиляцию без установки датчиков температуры или датчиков контроля подачи воды и элементов аварийной сигнализации. В случае игнорирования этого требования пожарный сертификат считается недействительным.

Чертежи и схемы

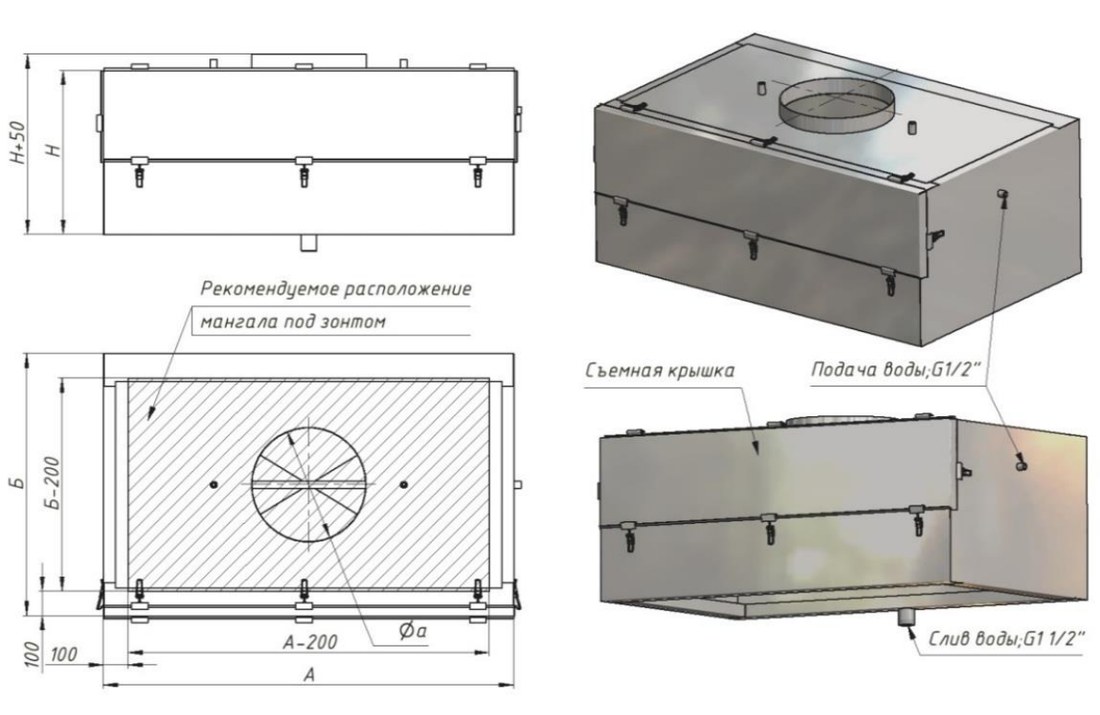

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Габаритная схема и рекомендуемое расположение мангала под зонтом
Габаритная схема и рекомендуемое расположение мангала под зонтом

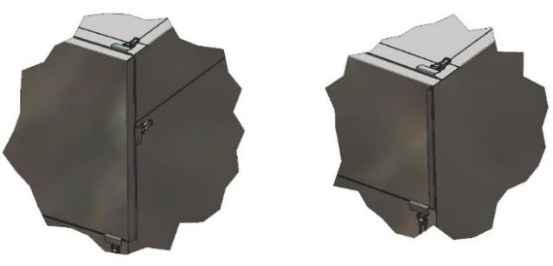

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Блок дополнительной очистки, общий вид
Блок дополнительной очистки, общий вид

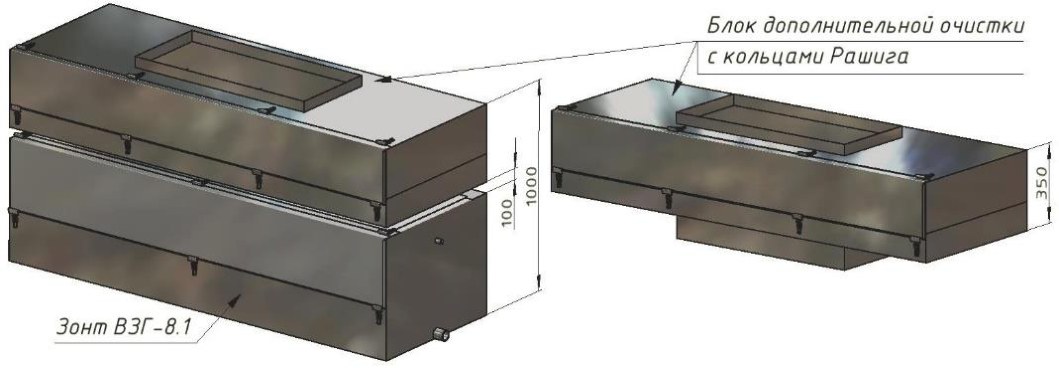

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Блок дополнительной очистки с кольцами Рашига на зонте ВЗГ-8.1
Блок дополнительной очистки с кольцами Рашига на зонте ВЗГ-8.1

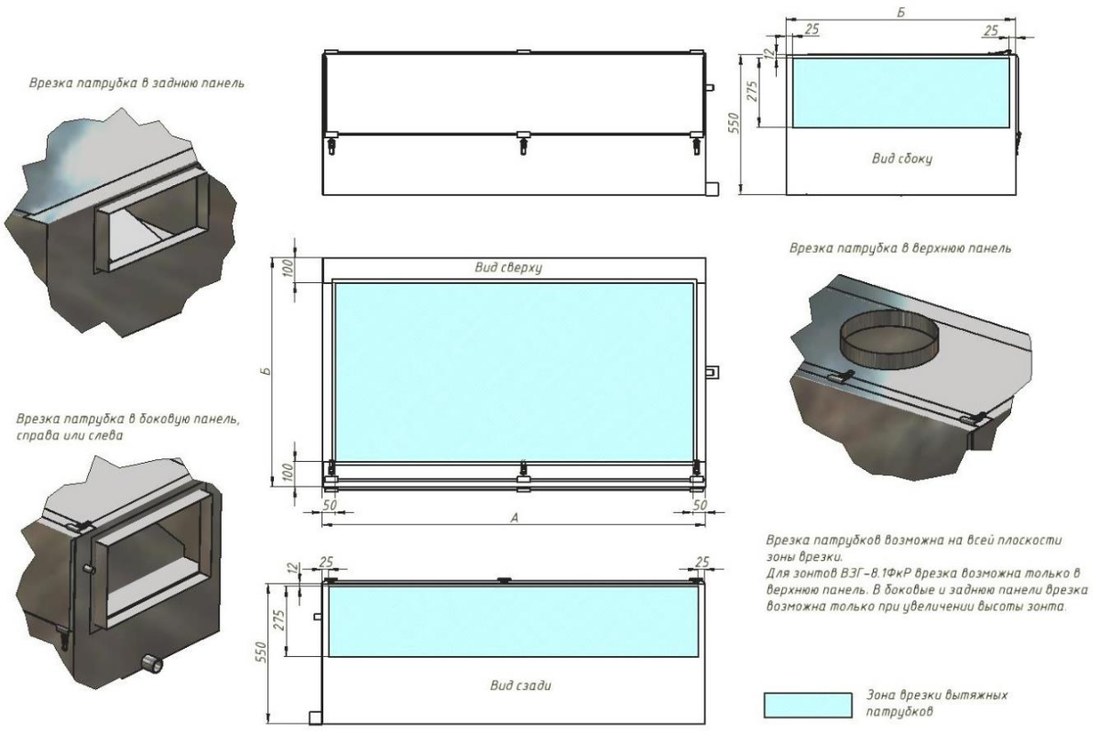

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Варианты врезки вытяжного патрубка: задняя, боковая, верхняя панель
Варианты врезки вытяжного патрубка: задняя, боковая, верхняя панель

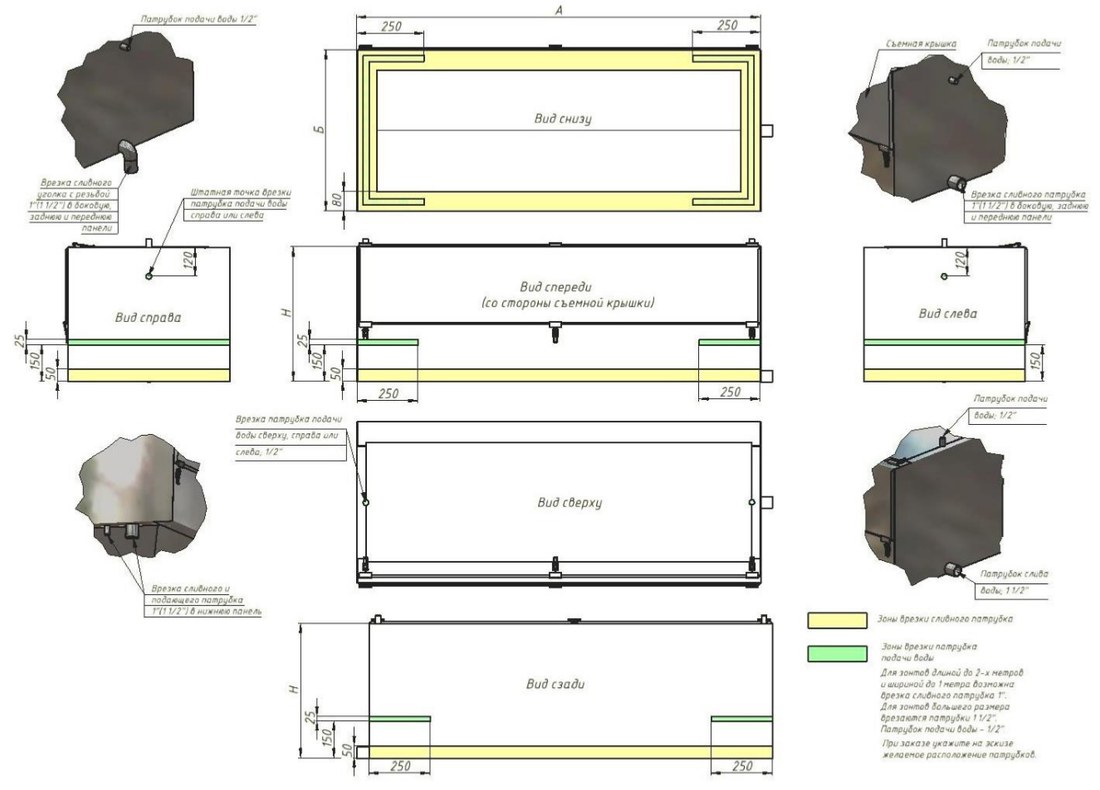

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Точки врезки подачи и слива воды
Точки врезки подачи и слива воды

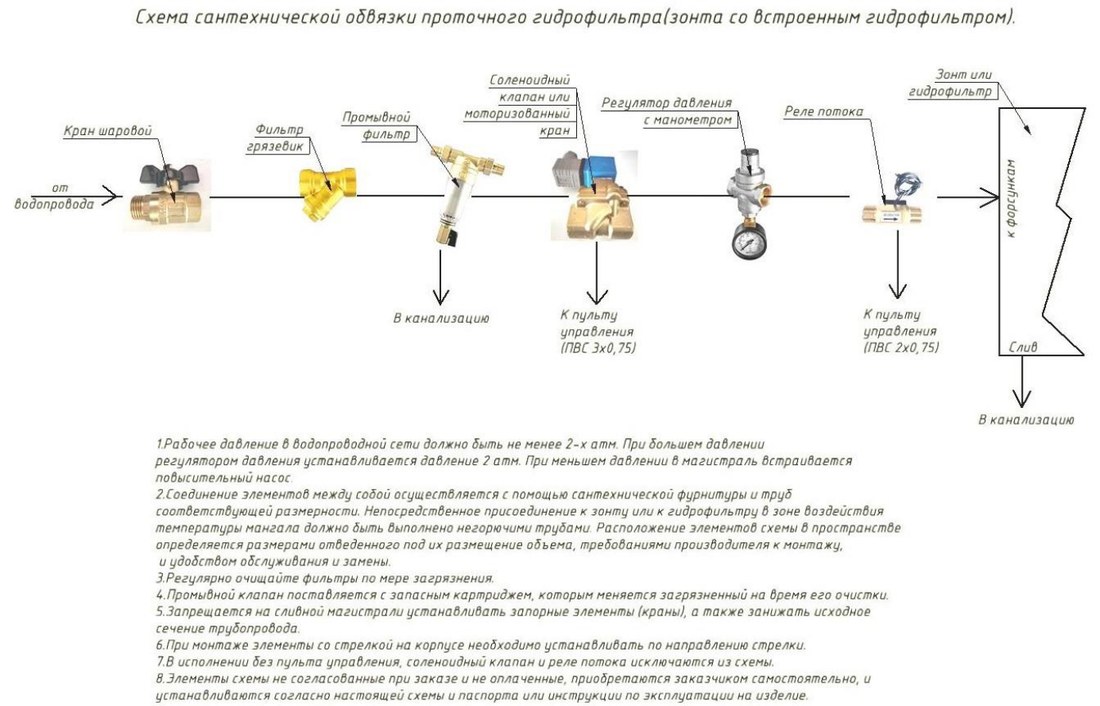

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Схема сантехнической обвязки
Схема сантехнической обвязки

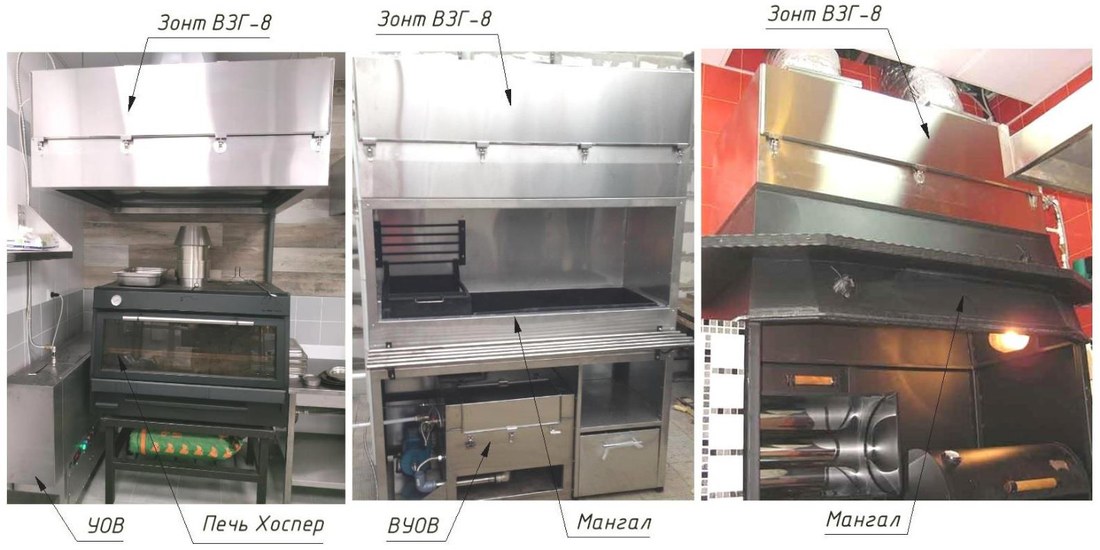

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Пример компоновки: зонты ВЗГ-8 над мангалами и печью
Пример компоновки: зонты ВЗГ-8 над мангалами и печью

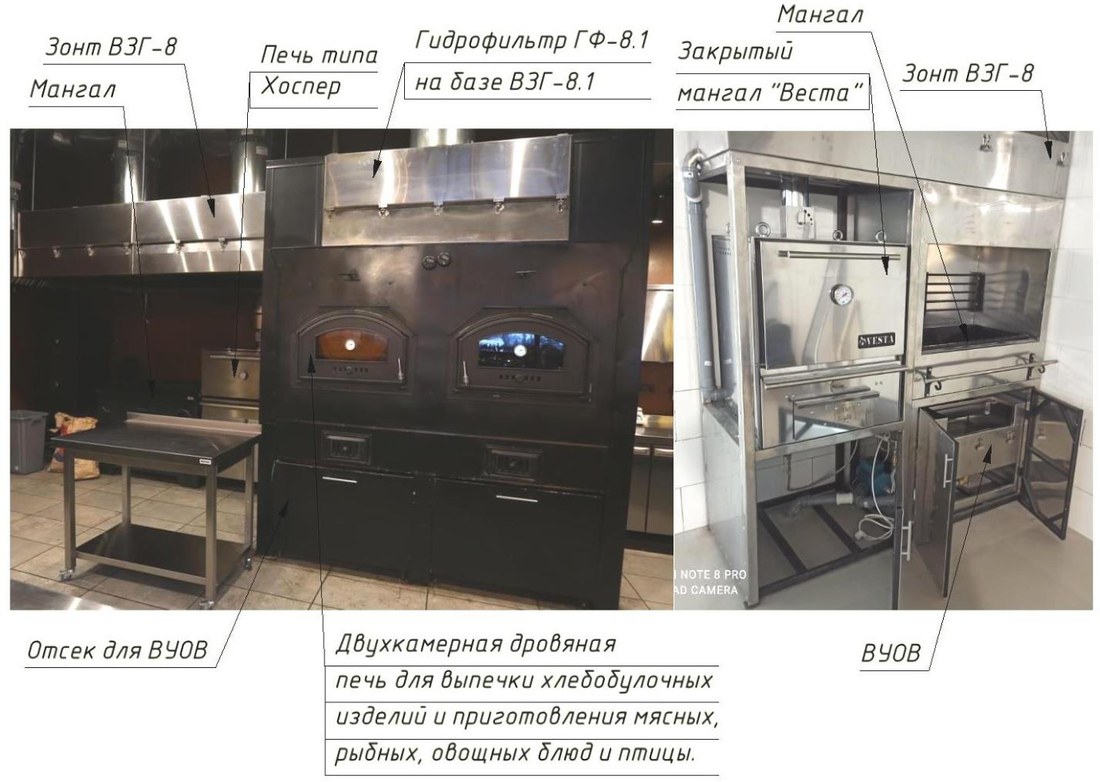

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Пример компоновки с закрытым мангалом и гидрофильтром ГФ-8.1
Пример компоновки с закрытым мангалом и гидрофильтром ГФ-8.1

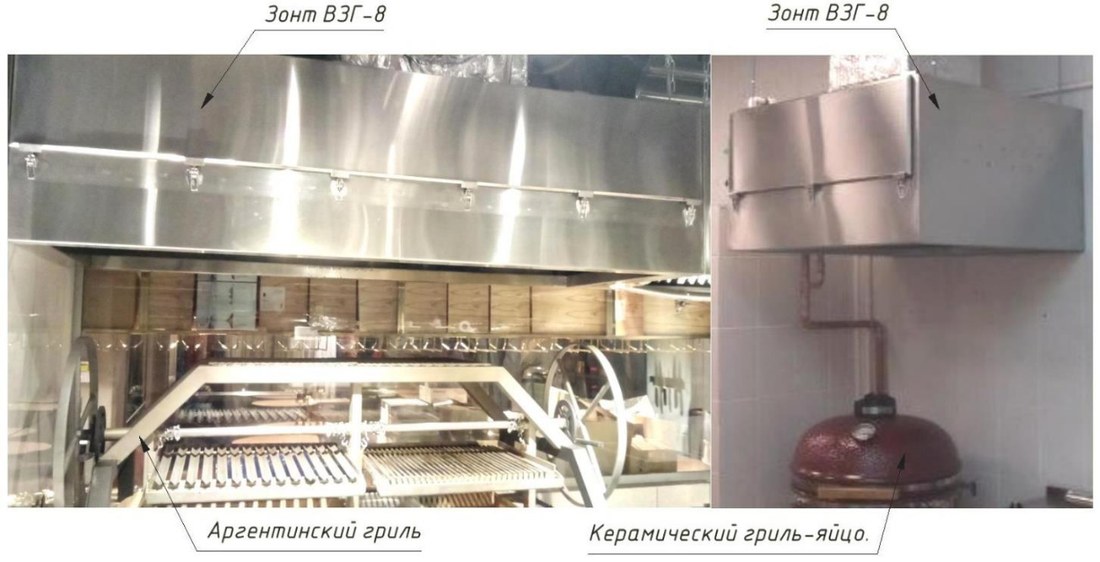

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Пример компоновки: аргентинский гриль, керамический гриль
Пример компоновки: аргентинский гриль, керамический гриль

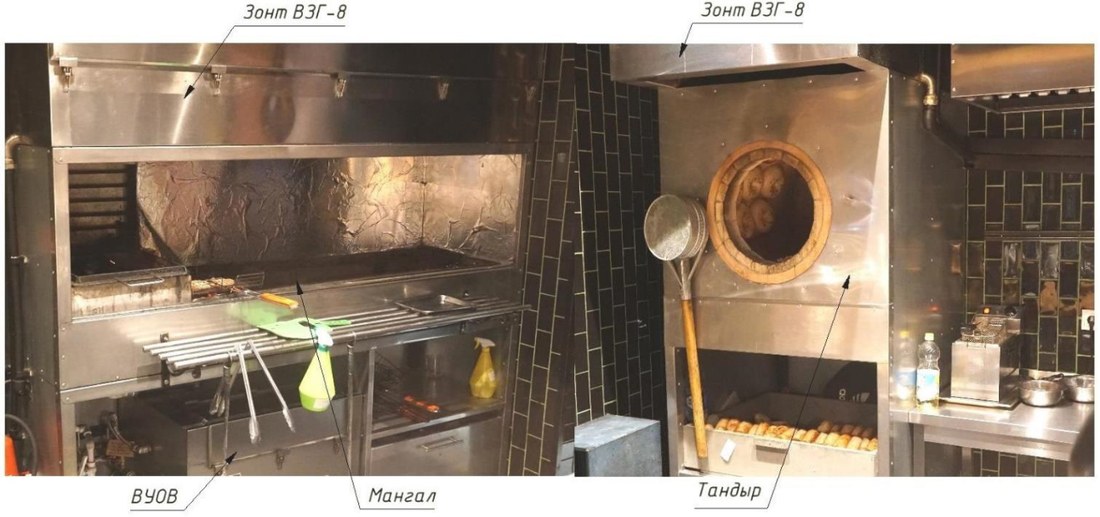

Островные вытяжные зонты с встроенным гидрофильтром ВЗГ – 8 — Пример компоновки: мангал, тандыр, ВУОВ
Пример компоновки: мангал, тандыр, ВУОВ

Производительность, указанная в таблице – максимальная, возможно уменьшение ее до необходимых величин

Обозначение ВЗГ-Х.Х-АхБРазмеры, м АхБхН(+50)Размеры патрубков, рекомендуемые; м* а х бПроизводительность при скорости в вытяжном патрубке 4 (5) м/сек; м³/часСуммарное проходное (живое) сечение лабиринтных фильтров; м ²Количество форсунок, для зонта с форсунками.
ВЗГ-8.1 - 1,0х0,61,0х0,6х0,55(0,6)0,5х0,32000(2500)0,151
ВЗГ-8.1 - 1,0х0,71,0х0,7х0,55(0,6)0,5х0,42300(2900)0,171
ВЗГ-8.1 - 1,0х0,81,0х0,8х0,55(0,6)0,5х0,42700(3400)0,21
ВЗГ-8.1 - 1,0х0,91,0х0,9х0,55(0,6)0,5х0,53000(3800)0,222
ВЗГ-8.1 - 1,0х1,01,0х1,0х0,55(0,6)0,5х0,53400(4300)0,252
ВЗГ-8.1 - 1,0х1,21,0х1,2х0,55(0,6)0,6х0,54100(5200)0,32
ВЗГ-8.1 - 1,2х0,61,2х0,6х0,55(0,6)0,6х0,32400(3000)0,182
ВЗГ-8.1 - 1,2х0,71,2х0,7х0,55(0,6)0,6х0,42800(3500)0,212
ВЗГ-8.1 - 1,2х0,81,2х0,8х0,55(0,6)0,6х0,43200(4100)0,242
ВЗГ-8.1 - 1,2х0,91,2х0,9х0,55(0,6)0,6х0,53600(4600)0,272
ВЗГ-8.1 - 1,2х1,01,2х1,0х0,55(0,6)0,6х0,54100(5200)0,32
ВЗГ-8.1 - 1,2х1,21,2х1,2х0,55(0,6)0,6х0,65000(6200)0,362
ВЗГ-8.1 - 1,4х0,61,4х0,6х0,55(0,6)0,7х0,32800(3500)0,213
ВЗГ-8.1 - 1,4х0,71,4х0,7х0,55(0,6)0,6х0,43200(4100)0,243
ВЗГ-8.1 - 1,4х0,81,4х0,8х0,55(0,6)0,6х0,53800(4800)0,283
ВЗГ-8.1 - 1,4х0,91,4х0,9х0,55(0,6)0,6х0,64200(5300)0,313
ВЗГ-8.1 - 1,4х1,01,4х1,0х0,55(0,6)0,7х0,54800(6000)0,353
ВЗГ-8.1 - 1,4х1,21,4х1,2х0,55(0,6)0,7х0,65800(7300)0,423
ВЗГ-8.1 - 1,6х0,61,6х0,6х0,55(0,6)0,7х0,33200(4100)0,243
ВЗГ-8.1 - 1,6х0,71,6х0,7х0,55(0,6)0,7х0,43800(4800)0,283
ВЗГ-8.1 - 1,6х0,81,6х0,8х0,55(0,6)0,7х0,54400(5500)0,323
ВЗГ-8.1 - 1,6х0,91,6х0,9х0,55(0,6)0,6х0,64800(6200)0,363
ВЗГ-8.1 - 1,6х1,01,6х1,0х0,55(0,6)0,7х0,65500(7000)0,43
ВЗГ-8.1 - 1,6х1,21,6х1,2х0,55(0,6)0,7х0,76700(6400)0,483
ВЗГ-8.1 - 1,8х0,61,8х0,6х0,55(0,6)0,9х0,33600(4600)0,273
ВЗГ-8.1 - 1,8х0,71,8х0,7х0,55(0,6)0,8х0,44200(5300)0,313
ВЗГ-8.1 - 1,8х0,81,8х0,8х0,55(0,6)0,8х0,55000(6200)0,363
ВЗГ-8.1 - 1,8х0,91,8х0,9х0,55(0,6)0,7х0,65500(7000)0,43
ВЗГ-8.1 - 1,8х1,01,8х1,0х0,55(0,6)0,8х0,66200(7900)0,454
ВЗГ-8.1 - 1,8х1,21,8х1,2х0,55(0,6)0,7х0,77500(9500)0,544
ВЗГ-8.1 - 2,0х0,62,0х0,6х0,55(0,6)1,0х0,34100(5200)0,33
ВЗГ-8.1 - 2,0х0,72,0х0,7х0,55(0,6)0,9х0,44800(6000)0,353
ВЗГ-8.1 - 2,0х0,82,0х0,8х0,55(0,6)0,8х0,55500(7000)0,43
ВЗГ-8.1 - 2,0х0,92,0х0,9х0,55(0,6)0,8х0,66200(7900)0,454
ВЗГ-8.1 - 2,0х1,02,0х1,0х0,55(0,6)0,8х0,77000(8800)0,54
ВЗГ-8.1 - 2,0х1,22,0х1,2х0,55(0,6)0,9х0,78400(10500)0,64
