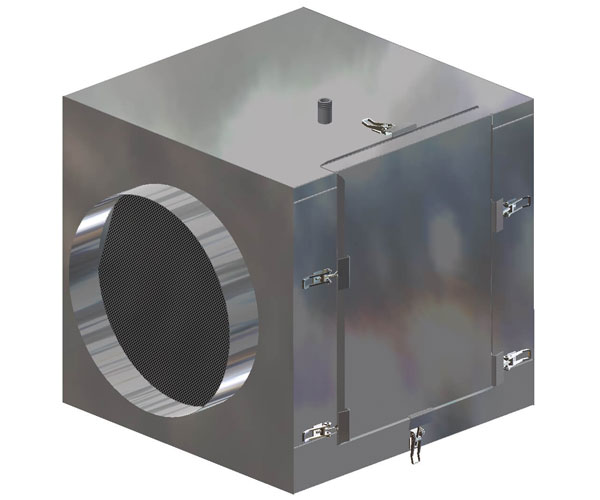

Горизонтальный проточный гидрофильтр-искрогаситель ГГ-1.1
⚙️ Подбор и заказ
Описание
Гидрофильтры изготавливаются из нержавеющей стали AISI 430 толщиной 1,2 мм. Гидрофильтр комплектуется разбрызгивателями, фильтрами, влагоотделителями и сантехнической фурнитурой в зависимости от модификации. Все элементы легко снимаются без помощи инструмента (кроме разбрызгивателя).
Съемная крышка обеспечивает легкий доступ к внутреннему объему гидрофильтра для чистки и обслуживания.

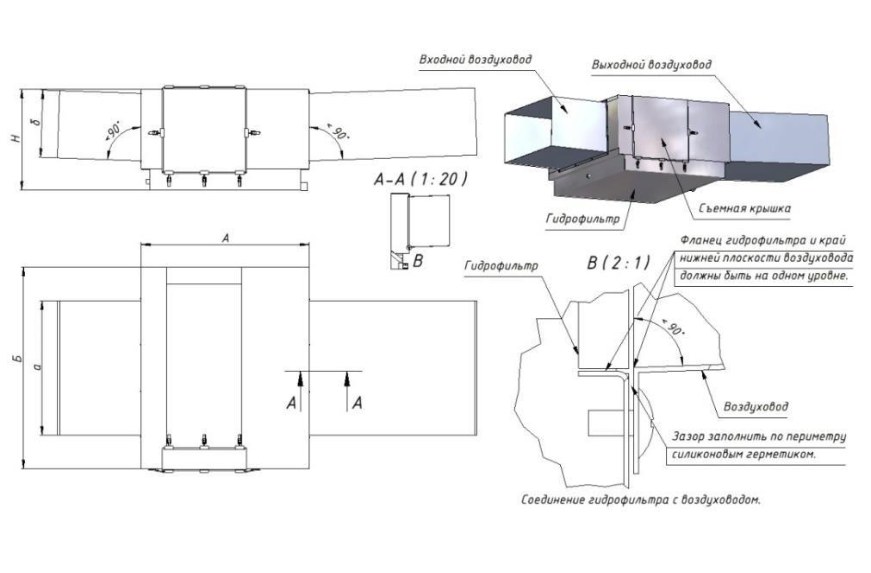

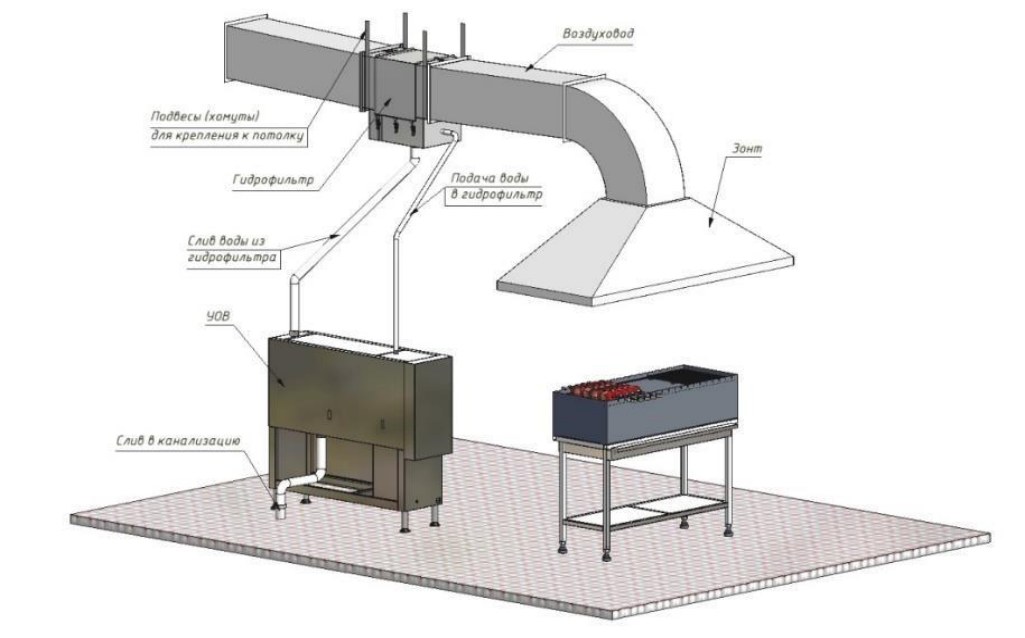

Крышка крепится защелками, позволяющими снять крышку без помощи инструмента. Расположение крышки (справа или слева по ходу движения воздуха) определяется Заказчиком. Гидрофильтр встраивается в воздуховод, ведущий от зонта над мангалом к вытяжному вентилятору, максимально близко к зонту. Обязательно соединение воздуховодов «на воду», то есть подводимый воздуховод должен вставляться внутрь вытяжного патрубка гидрофильтра. Обязательны дренажные уклоны и герметизация стыков воздуховодов. Патрубки могут быть изготовлены прямоугольного, круглого или квадратного сечения. Может быть врезано 2 и более патрубков, а также разные входные и выходные патрубки.
Подача воды осуществляется либо от водопровода, либо от устройства оборотного водоснабжения. Слив направляется соответственно либо в канализацию, либо в УОВ. Расположение сливных и подающих патрубков может быть изменено по согласованию с Изготовителем.
Технические характеристики
- Рекомендуемая скорость воздуха в гидрофильтре не более 4-х м/сек.
- Производительность (м³/час), смотрите в прайс – листе.
- Полное аэродинамическое сопротивление – не более 150 Па.
- Расход воды с плоскофакельными форсунками при давлении не более 2-х атм.
Чертежи и схемы

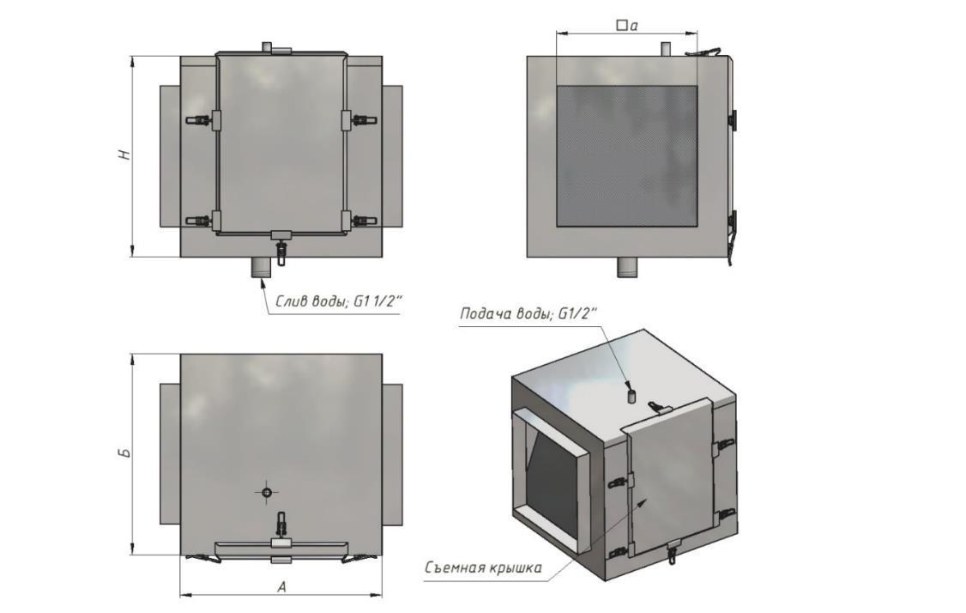

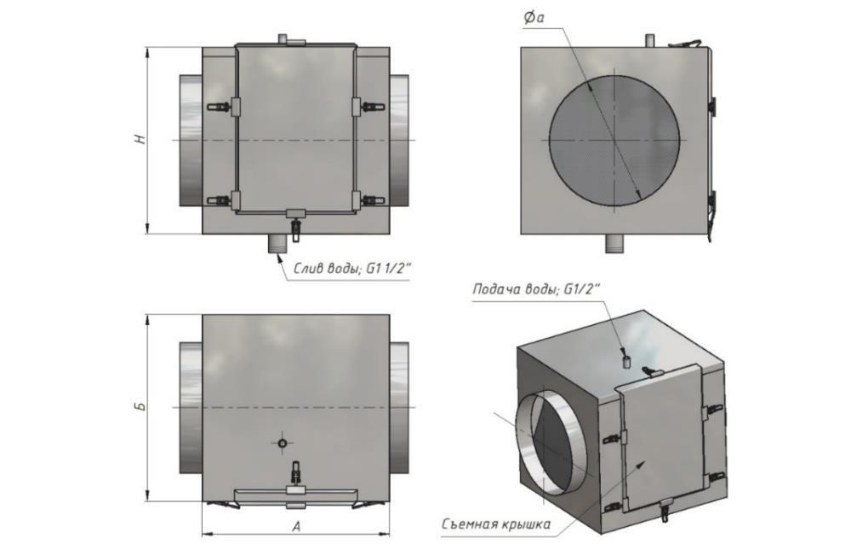

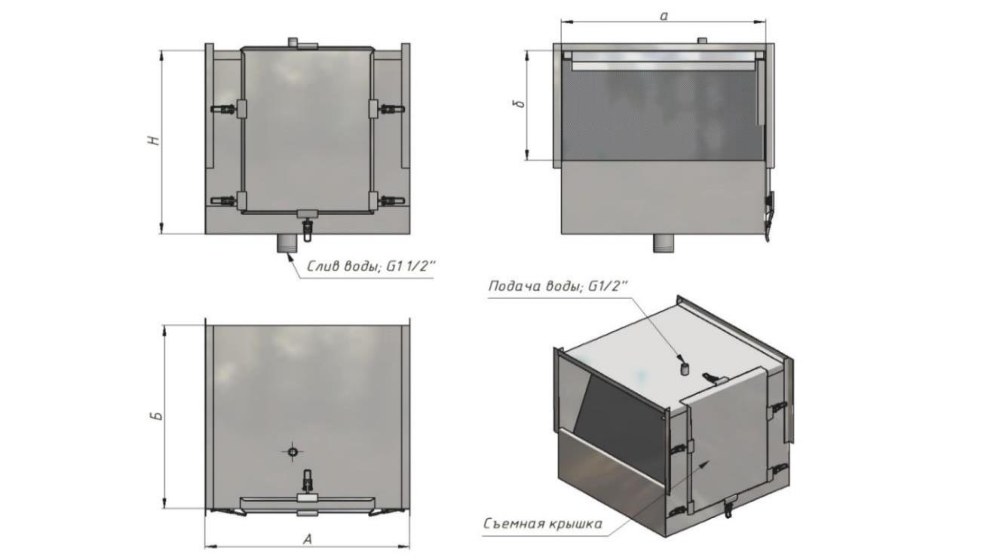

Размеры гидрофильтров
| Обозначение ГГ1.1.Х.Х-ахб (ахб – размер патрубка) | Размеры, м АхБхН (габаритный размер) | Размеры патрубков, рекомендуемые; мм* (а х б) (изготавливаются по умолчанию) (в скобках размер круглого или квадратного патрубка) | Производительность при скорости 4 м/сек; м³/час | Количество форсунок |
|---|---|---|---|---|
| ГГ-1.1(Х)(Ф)-300х200 | 0,5х0,3х0,4 | 300х200(200) | 800 | 1 |
| ГГ-1.1(Х)(Ф)-400х250 | 0,5х0,4х0,45 | 400х250(250) | 1300 | 1 |
| ГГ-1.1(Х)(Ф)-400х300 | 0,5х0,4х0,5 | 400х300(300) | 1600 | 1 |
| ГГ-1.1(Х)(Ф)-500х350 | 0,5х0,5х0,55 | 500х350(350) | 2000 | 1 |
| ГГ-1.1(Х)(Ф)-600х400 | 0,5х0,6х0,6 | 600х400(400) | 3200 | 2 |
| ГГ-1.1(Х)(Ф)-700х450 | 0,5х0,7х0,65 | 700х450(450) | 4300 | 2 |
| ГГ-1.1(Х)(Ф)-800х500 | 0,5х0,8х0,7 | 800х500(500) | 5500 | 2 |
| ГГ-1.1(Х)(Ф)-1000х600 | 0,5х1,0х0,85 | 1000х600(600) | 8500 | 3 |
| ГГ-1.1(Х) (Ф)-1000х1000 | 0,5х1,0х1,3 | 1000х1000(1000) | 12000 | 3 |
