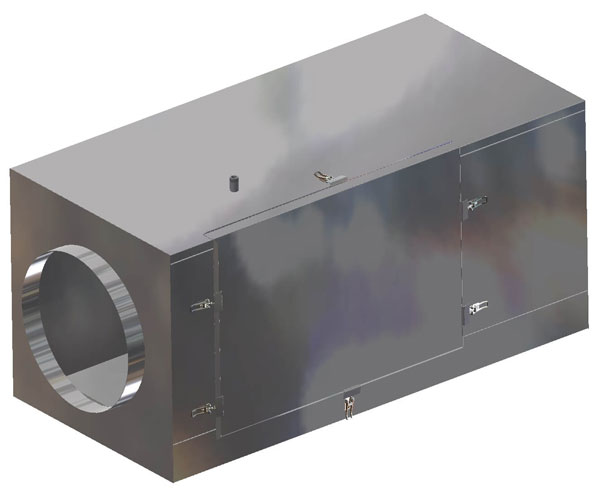

Горизонтальный проточный гидрофильтр с лабиринтными фильтрами ГГ 1.2

Name: Горизонтальный проточный гидрофильтр с лабиринтными фильтрами ГГ 1.2
SKU: ГГ-1.2

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ГГ-1.2

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Горизонтальный проточный гидрофильтр с лабиринтными фильтрами ГГ 1.2. Гидрофильтр комплектуется разбрызгивателем, сетчатыми фильтрами, лабиринтными фильтрами и сантехнической фурнитурой в зависимости от модификации. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

⚙️ Подбор и заказ

Ширина, мм

Высота, мм

Глубина, мм Класс очистки

Замена действующего фильтра Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Гидрофильтры изготавливаются из нержавеющей стали AISI 430 толщиной 1,2 мм. Гидрофильтр комплектуется разбрызгивателями, фильтрами и сантехнической фурнитурой в зависимости от модификации. Все элементы легко снимаются без помощи инструмента (кроме разбрызгивателя).

Съемная крышка обеспечивает легкий доступ к внутреннему объему гидрофильтра для чистки и обслуживания.

Крышка крепится защелками, позволяющими снять крышку без помощи инструмента. Расположение крышки (справа или слева) определяется Заказчиком.

Подача воды осуществляется либо от водопровода, либо от устройства оборотного водоснабжения. Слив направляется соответственно либо в канализацию, либо в УОВ. Расположение сливных и подающих патрубков может быть изменено по согласованию с Изготовителем.

Технические характеристики

Рекомендуемая скорость воздуха в гидрофильтре не более 4-х м/сек.
Производительность (м³/час), смотрите в прайс – листе.
Полное аэродинамическое сопротивление – не более 250 Па.
Расход воды с плоскофакельными форсунками при давлении не более 2-х атм

Внимание! Для нормальной работы гидрофильтров необходимо обеспечить их надежное подключение к источнику водоснабжения, а также к канализационной системе. Сливной трубопровод от гидрофильтра к канализационной системе или УОВ должен иметь постоянный уклон на всем протяжении, не образовывать петель. Не допускается занижение проходного сечения сливного патрубка на всем протяжении трубопровода и установка запорных элементов (кранов).

Чертежи и схемы

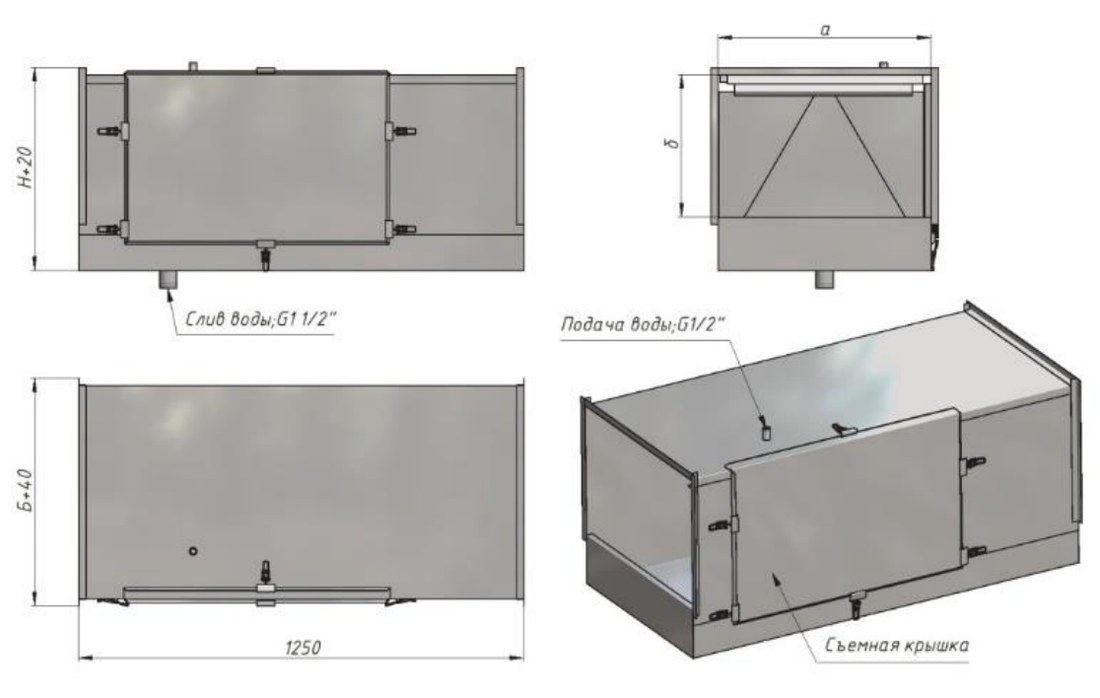

Габаритная схема и присоединительные размеры

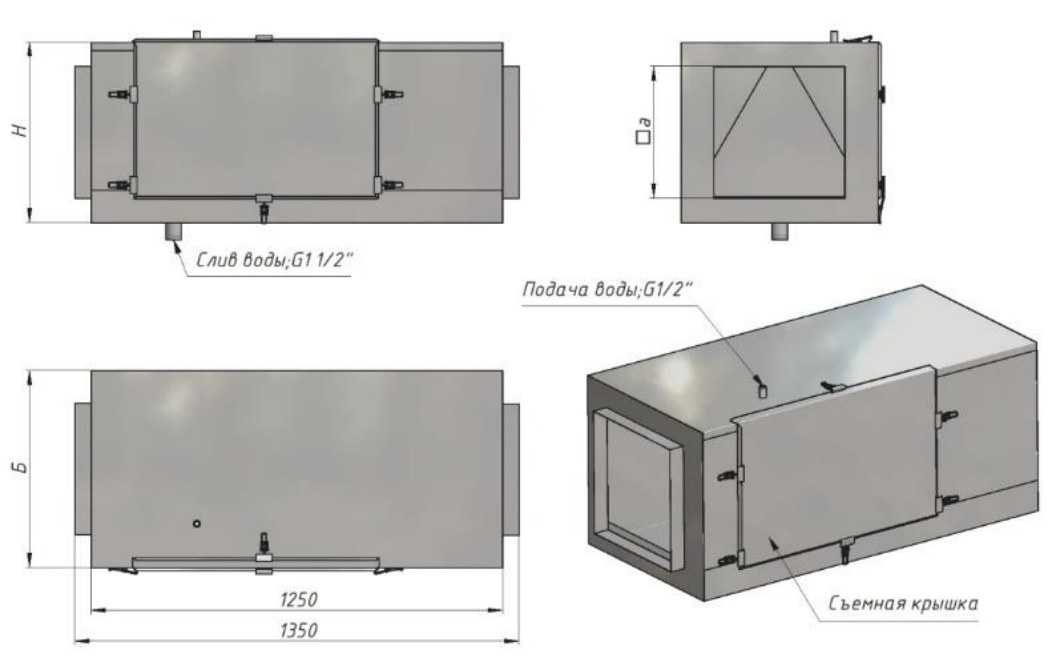

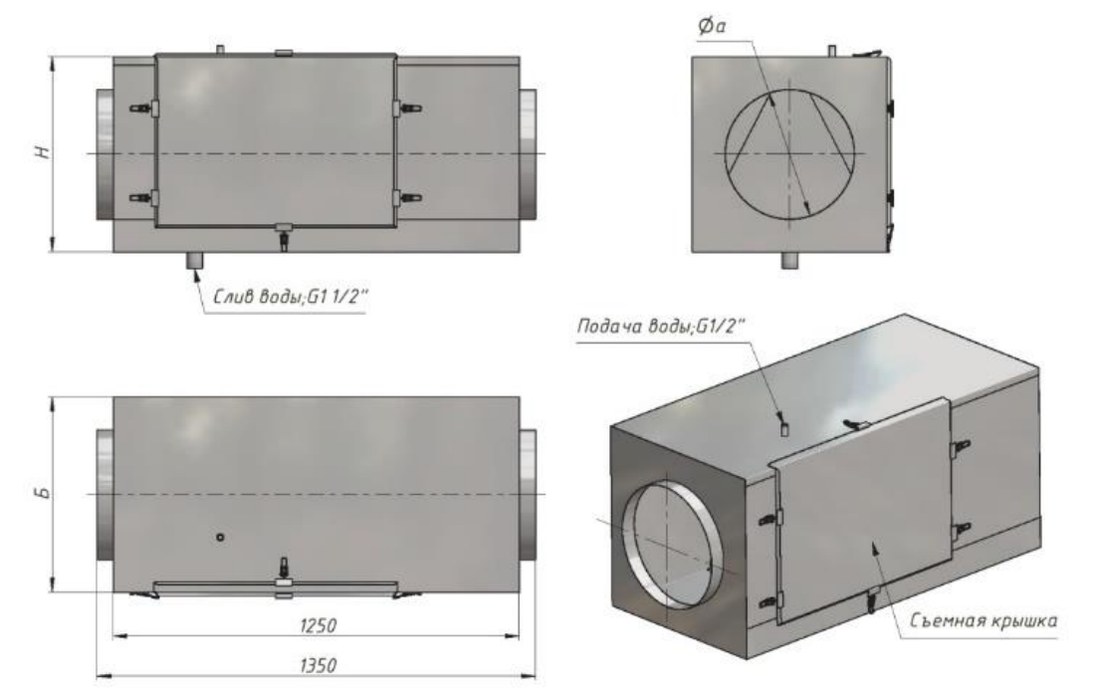

Общий вид

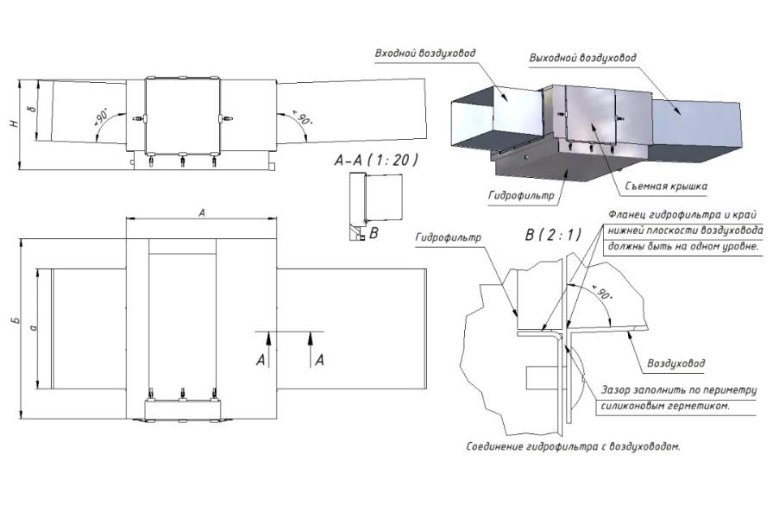

Присоединение гидрофильтра к воздуховодам

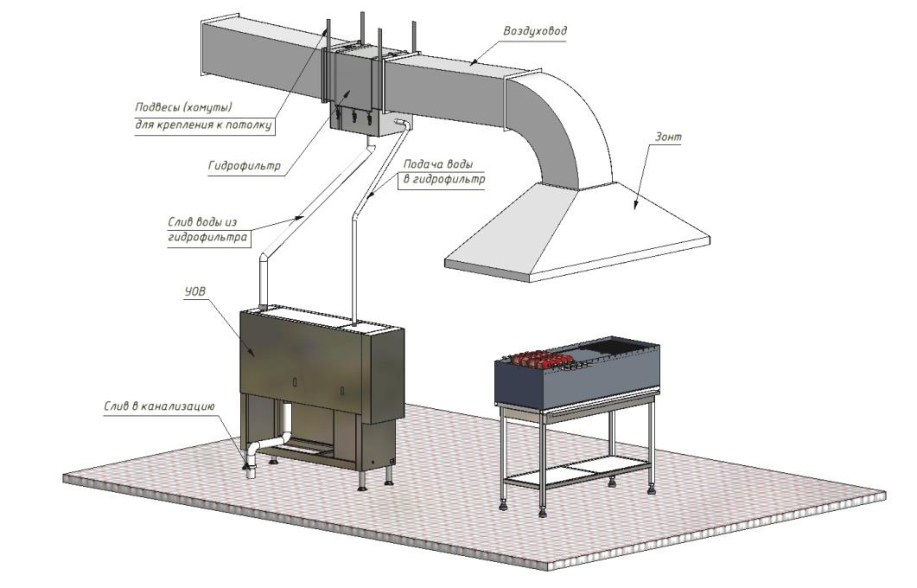

Монтаж и крепление к потолку

Размеры гидрофильтров

Обозначение ГГ-1.2.Х.Х-ахб (ахб – размер патрубка)	Размеры, м АхБхН (габаритный размер)	Размеры патрубков, рекомендуемые; мм* (а х б) (изготавливаются поумолчанию) (в скобках размер круглого или квадратного патрубка)	Производительность при скорости 4 м/сек; м³/час	Количество форсунок
ГГ-1.2(Х)(Ф)-300х200	1,25х0,5х0,5	300х200(200)	800	1
ГГ-1.2(Х)(Ф)-400х250	1,25х0,6х0,55	400х250(250)	1300	1
ГГ-1.2(Х)(Ф)-400х300	1,25х0,6х0,6	400х300(300)	1600	1
ГГ-1.2(Х)(Ф)-500х350	1,25х0,7х0,65	500х350(350)	2000	2
ГГ-1.2(Х)(Ф)-600х400	1,25х0,8х0,7	600х400(400)	3200	2
ГГ-1.2(Х)(Ф)-700х450	1,25х0,9х0,75	700х450(450)	4300	2
ГГ-1.2(Х)(Ф)-800х500	1,25х1,0х0,8	800х500(500)	5500	3
ГГ-1.2(Х)(Ф)-1000х600	1,25х1,2х0,95	1000х600(600)	8500	3
ГГ-1.2(Х)(Ф)-1000х1000	1,25х1,2х1,5	1000х1000(1000)	12000	3
