Гидрофильтры и зонты с встроенным гидрофильтром

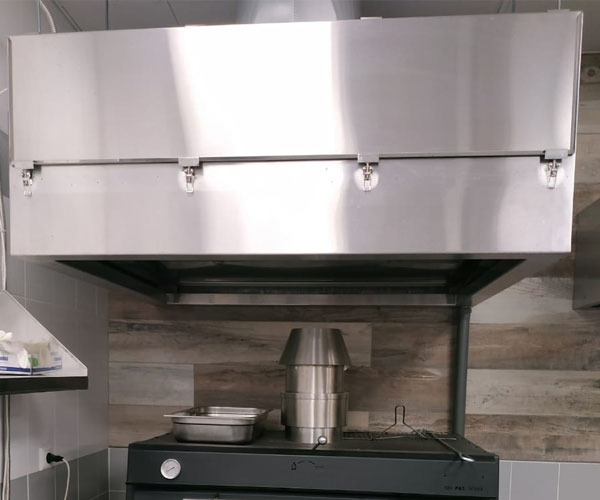

Зонты ВЗГ-8 – островные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через гидрофильтр (водяная завеса), а затем через фильтры механической очистки (сетчатый, лабиринтный, с наполнителем). Водяная завеса гасит искры и снижает температуру потока, поэтому такой зонт применяют над мангалами, грилями и другими источниками открытого огня. Комплектуется насосом или подключается к устройству оборотного водоснабжения, размеры и производительность подбираются под вытяжной патрубок.

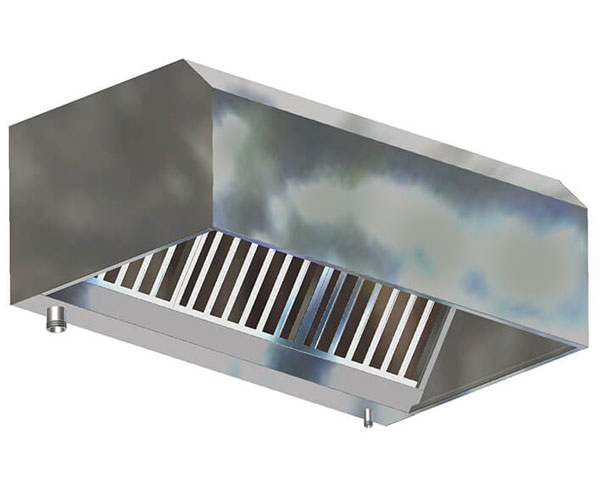

Зонты ВЗГ-2 – пристенные вытяжные вентиляционные зонты с встроенным проточным гидрофильтром, где воздух проходит сначала через фильтры механической очистки (лабиринтный, сетчатый), а затем через гидрофильтр (водяная завеса). Водяная завеса гасит искры и снижает температуру потока, поэтому такой зонт применяют над мангалами, грилями и другими источниками открытого огня. Комплектуется насосом или подключается к устройству оборотного водоснабжения, размеры и производительность подбираются под вытяжной патрубок.

Устройство оборотного водоснабжения (УОВ) представляет собой бак из нержавеющей стали, с встроенным насосом (насосами), сантехнической и электрической фурнитурой, и предназначено для подачи воды в вытяжные зонты и гидрофильтры. УОВ комплектуются погружными или внешними насосами различной мощности. Позволяет отказаться от постоянного водопроводного питания гидрофильтров: вода циркулирует по замкнутому контуру, что экономит воду и упрощает подключение на объектах без свободной точки водоснабжения.

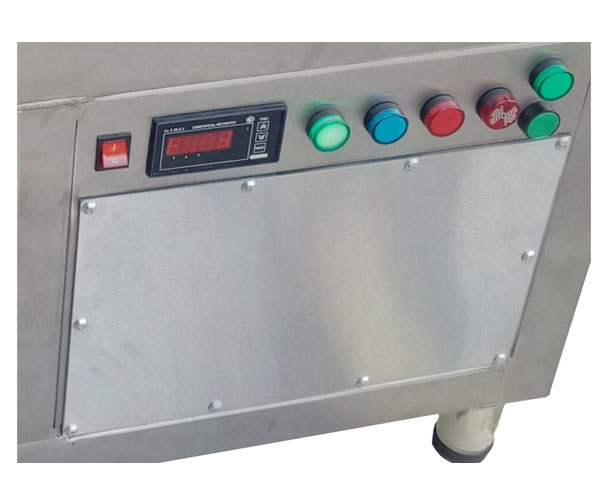

Схемы автоматического управления (пульты), служат для отслеживания текущих параметров работы гидрофильтров и зонтов с встроенным гидрофильтром, а также для выдачи информационных, управляющих и аварийных сигналов. Пульт контролирует температуру в выходном патрубке, подачу воды и работу насоса, выдаёт аварийные и информационные сигналы. Устанавливается на гидрофильтр или на стену и соединяется с оборудованием кабелями.

Гидрофильтр изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Гидрофильтр комплектуется разбрызгивателем, сетчатыми фильтрами, и сантехнической фурнитурой в зависимости от модификации. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

Гидрофильтр изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Гидрофильтр комплектуется разбрызгивателем, сетчатыми фильтрами, лабиринтными фильтрами и сантехнической фурнитурой в зависимости от модификации. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

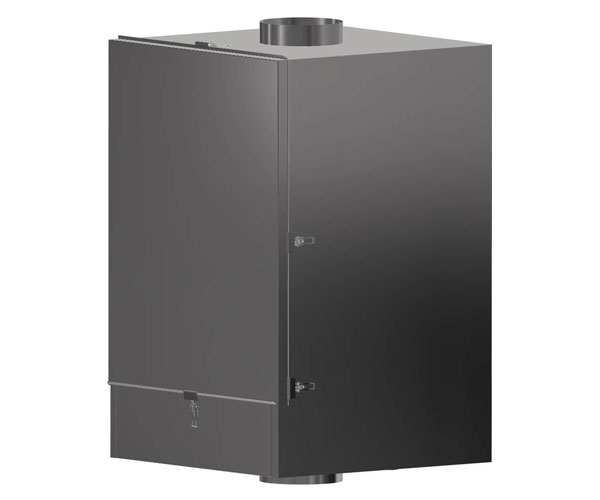

Вертикальный проточный гидрофильтр с лабиринтными фильтрами и кассетами с кольцами рашига ГВ - 1.2МФкР. Гидрофильтр комплектуется разбрызгивателем, сетчатыми фильтрами, лабиринтными фильтрами и сантехнической фурнитурой в зависимости от модификации. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

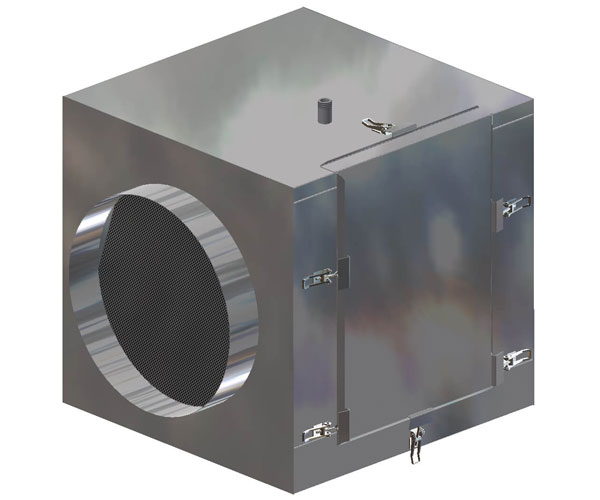

Горизонтальный проточный гидрофильтр-искрогаситель ГГ-1.1 изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Комплектуется разбрызгивателем с плоскофакельными форсунками, сетчатыми фильтрами и сантехнической фурнитурой; съёмная крышка на защёлках обеспечивает доступ к внутреннему объёму для чистки и обслуживания без инструмента. Встраивается в воздуховод от зонта к вытяжному вентилятору как можно ближе к зонту: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Рекомендуемая скорость воздуха — не более 4 м/с, полное аэродинамическое сопротивление — не более 150 Па.

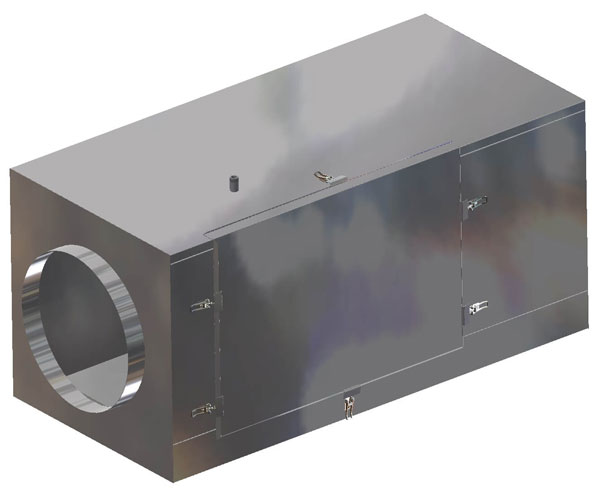

Горизонтальный проточный гидрофильтр с лабиринтными фильтрами ГГ 1.2. Гидрофильтр комплектуется разбрызгивателем, сетчатыми фильтрами, лабиринтными фильтрами и сантехнической фурнитурой в зависимости от модификации. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

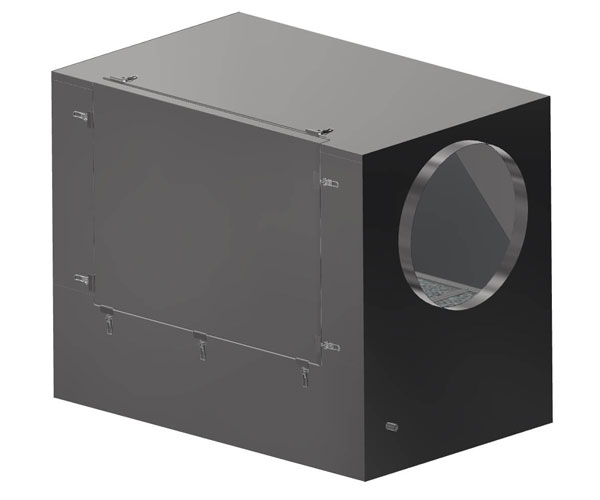

Горизонтальный гидрофильтр ГГН-1Ф с встроенным насосом изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Насос подаёт воду на форсунки по замкнутому контуру, поэтому подключение к водопроводу требуется только для подпитки; комплектуется сетчатыми фильтрами и сантехнической фурнитурой. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

Горизонтальный проточный гидрофильтр ГГ-1.2ФкР с кассетами с наполнителем (кольца рашига). Гидрофильтр изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

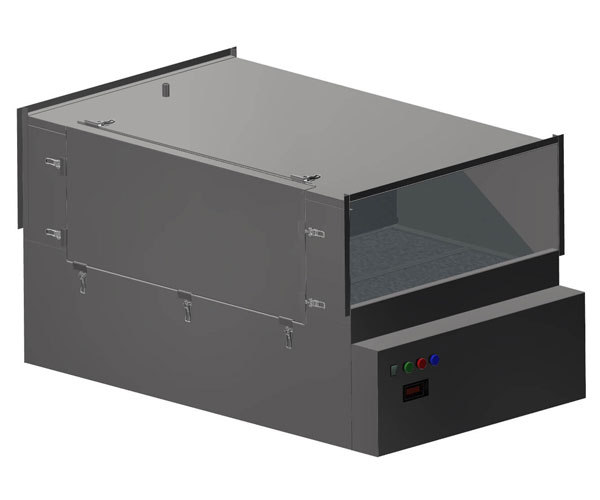

Горизонтальный проточный гидрофильтр ГГН-1.2Ф с кассетами с наполнителем (кольца рашига). Гидрофильтр изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается. Модификации различаются расположением (горизонтальное или вертикальное), набором фильтров и наличием встроенного насоса; типоразмер подбирается по расходу воздуха и присоединительному патрубку.

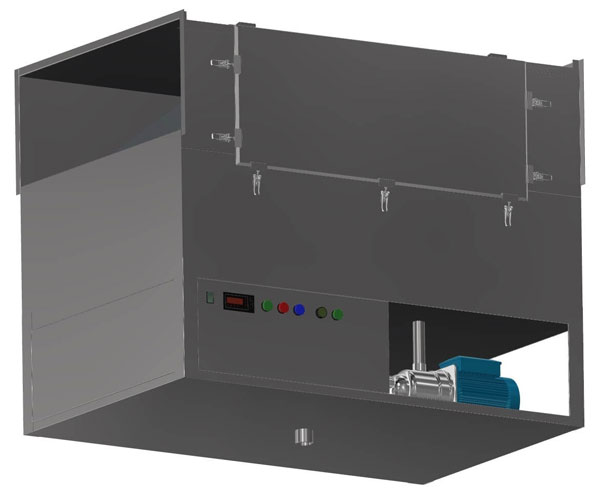

Горизонтальный проточный гидрофильтр ГГвН-1.2Ф с встроенным внешним насосом и кассетами с наполнителем (кольца Рашига). Изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Насос подаёт воду на форсунки по замкнутому контуру, поэтому подключение к водопроводу нужно только для подпитки. Устанавливается в вытяжной канал за зонтом: воздух проходит водяную завесу, искры гасятся, температура потока снижается, кассеты с кольцами Рашига задерживают остаточные капли и запахи. Типоразмер подбирается по расходу воздуха и присоединительному патрубку.
